加热炉烟气余热回收利用装置

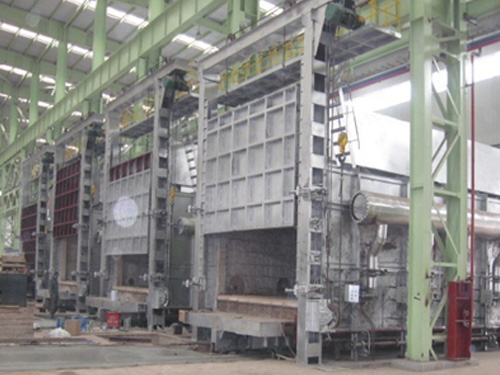

1、工程简介：天津赛瑞机器设备有限公司调质加热炉和淬火加热炉均以天然气为燃料，排烟温度300℃，每组加热炉排烟量均为25800Nm3/h。
余热回收工艺流程为：1、烟气从调质加热炉地下烟道和淬火加热炉地下烟道分别引入两套换热装置，经过换热降温后再由引风机排入各自所配备的烟囱。2、循环水从回水管网进入热管换热器，经过换热器加热后的循环水再进入供水管网。

2、余热回收利用装置技术参数/套

3、余热用途：两套热管余热回收换热装置共回收热量3500kw，用于10000m2办公室采暖和为全厂职工洗澡等提供生活热水，其余热量用于车间采暖。

4、经济效益：1)天然气按8000kcal/m3,每立方米天然气2.5元，每天工作20小时，采暖期按120天计算，仅采暖一项每年就可节约资金226万元。
2)由于采用烟气余热回收技术供暖，使企业节省了巨额的城市管网配套费用。
