新型换热设备概述3

添加时间:2022-10-27 15:51:43   浏览次数:357

表5   液体介质空冷器性能参数

型 号
参 数
CKL-2 0.60CKL-2 0.80CKL-2 1.00CKL-2 1.35CKL-2 1.50CKL-2 1.80CKL-2 2.00
冷却能力(KW) (Kj/h)
KcaL/h
60 21.57×1045.16×10480 28.76×1046.88×104100 35.95×1048.60×104135 48.53×10411.61×104150 53.90×10412.90×104180 64.00×10415.48×104200 71.89×10417.20×104
风量(M3/h)11,00015,00019,00024,00029,00045,00051,000
风机型(T35/11)4.5×25.6×25.6×25.6×26.3×26.3×36.3×3
风机功率(KW)0.37×20.55×20.75×21.1×21.5×21.5×22.2×3
管径(DN)40505050506565
油压降 (Mpa)0.020.020.020.030.030.030.04
重  量  (t)0.821.001.301.481.571.701.80
外 形 尺 寸 (mm)长(L)777868868868868948948
宽(W)1020107011101200129013801470
高(H)1600180018001800190026002600

3.电器设备空气冷却器

电器设备在工作中产生大量的热量,若不及时散掉会严重影响设备的使用性能和寿命。目前工业上使用的电器设备,因为用户自身的条件各不相同,对冷却水系统重视不够,未按规定使用纯净水,而使用井水、河水或自来水,造成冷却部位结垢,局部温度升高严重影响电器元件的可靠性和使用寿命。研究和实际应用表明,单个半导体元件温度比正常工作温度每升高10℃,系统的可靠性将降低50%。因此电子技术的发展需要良好的散热手段来得保证。

采用空气冷却系统具有紧凑性、可靠性、散热率,不需要维修等特点。传统的水冷系统,往往配备板式换热器,二次循环水泵、水池、冷却塔等设施来冷却一次纯净水。二次冷却水消耗量大,板式换热器换热表面容易结垢,严重地影响换热能力,清洗时费工费力,重新装配时容易出现泄漏问题。新型空气冷却器只进行一次换热,传热管形成高热流密度,管外空气侧采用高频焊接,增大了扩展面积,提高了空气换热的能力,纯净水在空冷器传热管内流量,通过管外的空气流把电器设备发生的热量快速散发到大气中去,空气冷却系统长期运行不结水垢,不被异物堵塞。冬季在北方可以在冷却水中加入防冻剂,消除了水路被冻裂的隐患。

冷却水系统配置分水器、回水箱,以保证设备的正常供水和回水。

在夏季环境温度较高和要求冷却水温度降得较低时,在风机和传热管束之间增设喷淋装置,可使传热管表面温度降至湿球温度,增大温差传热效果。温度可实现自动控制,满足不同工艺过程对温度的要求。

该空气冷却器比常规冷却器具有以下优点:

1.无需水池、冷却塔,占地面积小。

2.纯净水封闭循环,水质干净,不结水垢。

3.闭路循环,无杂物进入,不长青苔,不会堵塞管路。

4.体积小,整体性能好,安装方便。

5.封闭循环,耗水量极少。

6.避免夏季电器设备出现冷凝水,导致设备故障的可能性。

7.冬季在北方地区,循环水路中加入防冻液,避免冷却水冻结的危险。

8.耗电量较低。

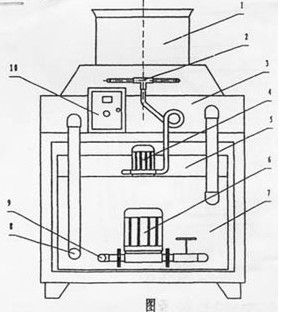

1.轴流风机
2.喷淋管
3.换热管束
4.喷淋泵
5.接水盘
6.循环泵
7.水箱
8.出水管
9.进水管
10.控制
