保定金能公司新型换热设备概述

一、公司简介

保定市金能换热设备有限公司是一家专门从事各类换热设备设计、生产的高新技术企业。

公司技术力量雄厚，拥有一支经验丰富的从事热能、机电、节能专家队伍，其中职称人员15名，中级职称人员18名，同时长期聘请北京、天津地区大学教授及科研单位专家8名作为技术顾问。本公司系中国热处理行业协会会员单位。生产设备，可以提供多品种质量上乘节能的加热、冷却设备。目前主要产品有高频焊接不锈钢（1Cr18Ni9Ti、0Cr18Ni9）、合金钢（12Cr5Mo）及耐腐蚀的ND钢和碳素钢螺旋翅片管、冷却液体介质的空气冷却器、余热锅炉、真空干燥机、振动流化床干燥机、喷雾干燥机、热风炉等，并可按用户要求生产加工各类换热设备。开发研制的各种节能产品已销售全国二十几个省、直辖市，部分产品已出口到泰国、土耳其、巴基斯坦等国家。应用领域包括石油、石化、钢铁、冶金、汽车、电力、建材、轻纺等行业。

近期选用我公司产品的主要用户，外资企业有爱协林工业炉工程（北京）有限公司、易普森工业炉工程（上海）有限公司、美国铁姆肯（烟台）有限公司、 SEW（天津）传动设备有限公司；中外合资及国内企业有大庆油田华讯达科技开发公司、辽河油田华孚股份有限公司、大港油田统计工作站，大港炼油厂、锦西炼油厂、唐山钢铁股份有限公司、盐城丰东热处理设备有限公司、上海大通钢结构有限公司、上海柴油机股份有限公司、重庆綦江齿轮传动有限公司、北京北重汽轮电机有限责任公司、天津特精液压股份有限公司、大连华锐股份有限公司重型热处理厂、瓦房店轴承股份有限公司、杭州前进齿轮箱厂、无锡威孚有限公司、南京高精齿轮有限公司、成都天马铁路轴承有限公司、大同齿轮股份有限公司、一汽哈尔滨变速箱厂、柳州工程机械集团公司等。

金能公司始终以精湛的技术，过硬的产品，可靠的承诺，热忱为用户服务。真诚欢迎新老用户光临惠顾！

二、热管换热器在石化行业的应用

1、余热回收

在石油炼制过程中存在大量可以利用的余热，随着炼油技术的日臻完善，节能工作在炼油厂日趋重要，因此对节能技术的要求也日益提高。在炼油厂存在着众多加热炉，节能的一个重要途径就是降低加热炉的排烟温度，回收余热降低能耗。由于炼油厂使用的燃料油质量日益恶化、稠度增大、酸值提高、灰分增加，因此常规使用的换热器，例如列管式或回转式换热器就日渐暴露出固有的缺点，回转式空气予热器一方面因为有转动部件，间隙不易控制，易造成大量漏风，使用时能保持15% 的漏风率就已经很不错了；另一方面，其制造复杂，精度要求高，易积灰尘且清除困难，严重时甚至出现自燃而使蓄热板变形导致失效。列管式空气予热器，虽然制造简单，但因其采用是光管，传热系数较低，回收同样的热量，所需面积势必增大，造成设备体积大，钢材消耗多，占有场地大等一系列问题。而热管换热器则以其独特的传热原理和设备结构，能够较妥善地解决了强化传热，提高密封性能，减少积灰和改善防腐蚀性能逐渐为大家所接受。

热管是应用工质相变进行传热的，因此具有启动快、传热强度大的特点。

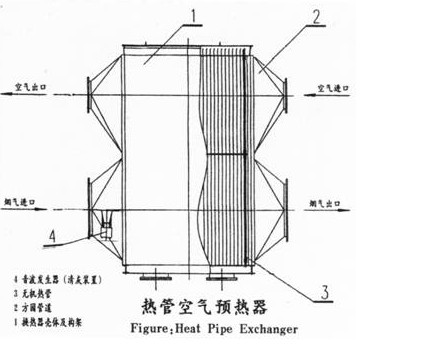

热管空气予热器的优点：

（1）传热效率高，在热管的吸、放热段均可根据需要采用翅片强化传热，弥补气体换热系数低的弱点。

（2）有效地避免烟气、空气串流，每根热管都是相对独立密封件，烟气，空气在管外流动，中间由隔板密封严格分隔。

（3）有效地防止酸露点腐蚀，通过调整热管根数或热管吸热段与放热段的传热面积比，可控制管壁温度，防止露点腐蚀。

（4）有效地防止积灰，予热器设计成变截面结构，保证流体进出采用等速流动，达到自清灰的目的。

（5）传热过程无运动部件，没有附加动力消耗，不需要经常更换热管元件，即使有部分损坏，也不会停炉随时更换，保证正常生产。

（6）结构简单而紧凑，故障少，安装维护容易。

表1   常减压热管空气予热器性能参数

2．炼油过程加热和冷却方案

在原油的炼制和处理过程中经常需要将被加热的流体冷却下来而进入下一炼制工序中去。这种型式的冷却往往造成能量的大量损耗，投资大，尤其对水资源较贫乏的地区就更为困难。精制油和糠醛系统就是如此，精制油在去白土的装置前待其温度由195℃下降到140～130℃，同时去抽提塔的再生糠醛按工艺要求应从150℃下降到140～130℃后才可通过，对于这种情况过去基本上是采用循环水或自然水方式进行冷却，这不仅浪费了大量热量和消耗了泵功率，而且还增加了水的消耗，如果对冷却水处理不好还会造成设备结垢、堵塞和使设备失效。

采用热管式空气冷却器进行冷却，同时对余热进行回收，这不仅提高整个系统的热效率，节省能源，而且还可以克服上述缺点。将热管换热器用精制油和糠醛系统的多流体并联式空气冷却，将予热的空气送入加热炉作为助燃风，达到双重效果，充分发挥了热管换热器的优点。

表2   丁烷脱历青装置热管空气予热器性能参数

3．螺旋槽管——热管复合式空气予热器方案

此方案的要点是在高温区，烟气入口段，采用螺旋管空气予热器，而在低温区使用热管空气予热器。

螺旋槽管空气予热器其结构简单，传热系数较一般列管空气予热器高出30%，能耐较高温度，可在450℃烟气中长期稳定地工作，造价较低。由于高温区不存在酸腐蚀问题，将螺旋槽管空气予热器布置在高温段不会出现由于酸腐蚀而导致穿孔漏风的危险。而在低温段，采用热管空气予热器，利用热管可调节壁温的特点，可提高受热面的壁温，从而避开酸露点以保证受热面。

本方案充分发挥螺旋槽管和热管这两种形式的空气予热器优点，避免其缺点，因而可获得满意的结果。本方案具有重量轻、造价低，可靠性高，运行调节简单等显著优点。在启动工况时，热管高工作温度仅为215℃，在其使用范围内。

为了保证冬季运行的可靠性，在热管予热器空气进口处设置前置预热器，通过提高入口风温，从而提高受热面的工作温度，避免结露。

三、电热膜原油加热器

自控电热膜加热器是专门为储油罐加热研制设计的。该加热器可以代替燃油蒸汽锅炉、电热管等其它加热方法，具有绝缘强度高，可靠，寿命长，节电等优点。
以电热膜石英玻璃管为加热元件，该项技术是一项以氧化锡为主体的半导体电热材料，以多晶体半导体载流子滚动学说为基础，定义了电热膜载流子浓度物理量，揭示了载流子浓度对电热膜、功率、寿命、温度、电热转换等规律。电热膜的电热转换率与载流子浓度的变化成线性关系，在这一系列理论基础上，使得电热元件及其制造方法及产品问世。

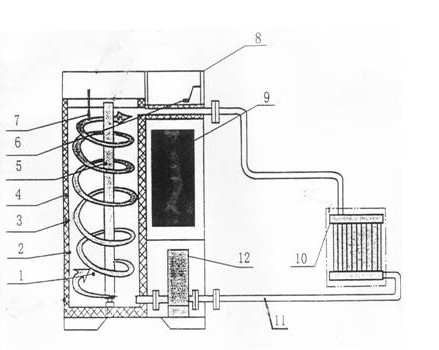

1．工作原理

（1）电热膜加热元件直接浸入热媒导热油中，通电后产生的热量直接传递给导热油，由循环油泵把被加热的导热油输送到设置在原油罐内部的散热器中，散热器再把热量传递给原油，达到了加热原油的目的。

（2）电热膜加热器采用智能温控数字显示系统，操作非常简便易行。用户可根据需要自行设定温度，当达到指定温度时，自动降压断电，使被加热的原油保持在指定的温度上；当低于指定温度时会自动启动加热。

如果加热管线有漏油时可通过压力传感器传给报警器进行报警并关机。

2．电热膜加热器性能特点

（1）质优材料

内胆与外壳永不腐蚀，耐冲击力强，寿命长。

（2）电热膜元件

通过绝缘基材表面改性电热膜半导体生成技术，电热转换率高达98%以上，升温快。无明火，寿命是合金电热器的4-5倍，升温断电无滞后现象，有利于精确温控（1℃），不会过热和焦化。

（3）导热油热媒介质

沸点高，350℃温度不汽化，常压，可靠。

（4）全自动控制

快速反应，从送电、加热、控温、断电、缺油、故障报警等一系列功能由电脑来实施，无人值守。

（5）热媒循环系统

采用进口耐高温油泵，配备防爆电机。

四、空气冷却器

随着我国工农业生产的迅速发展，用水量大幅度增加，水资源短缺已成为制约我国经济发展的“瓶颈”问题。节水已成为工业生产的重要研究课题。

在石化厂生产过程中，有大量的冷却水循环使用，如何有效减少用水损耗，降低系统的能耗，冷却系统起着关键作用。传统的水冷却方式受到严峻的挑战。首先，在以冷却塔为冷却方式的生产中，由于水分蒸发，造成大量水资源的浪费，成为工厂沉重的经济负担；其次，当冷却水蒸发速度较快时，水中的杂质会在管路和换热器中大量沉积，不仅造成管路和换热器中的流动情况和传热能力恶化，使功耗增大，而且会腐蚀设备，使设备运行年限大大缩短；再次，环境问题越来越受到关注，而工业用冷却水大多来自于河水，导致河水温度升高会破坏河流中的生态平衡，而冷却设备的泄漏会造成严重的水质污染。采用空气冷却系统不受水资源的限制。

对于水资源，若长期无节制地大量使用，又无回灌措施，所造成的问题就不仅仅是热污染，地下水长期过量开采，水位严重下降，地面下沉，对农业生产和人民生活都会带来严重的负面影响。
密闭式空气冷却器其热水和空气不直接接触，热水的冷却是在空气冷却器内的散热管中实现的，传热为非接触传热。一种干湿式空气冷却器倍受人们的重视，热水与空气进行干式冷却后再进行湿式冷却，随季节环境温差的变化，春秋冬季使用干式冷却方式，夏季气温高，干湿冷却方式同时启动，既满足了生产的需要，又节省了能源。

1．发电厂直接空气冷却器

直接空冷是指将汽轮机的蒸气直接用空气来冷凝，所需冷却空气通常由机械通风方式供给，其散热器是由外表面镀锌的椭圆形钢管外套矩形钢翅片的若干个管束组成的。直接空冷采用的冷却介质为空气，湿冷采用的循环冷却水。同等容量的空冷机组与湿冷机组相比，其冷却系统本身可节水97%以上，全厂节水约65%以上，是火电厂节水量的一项技术。运行中湿冷却塔补充水，大约为总冷水流量的3%，以补偿因蒸发和排污损耗的冷却水，其设计耗量为4L/Kwh。
